大壩投資大、效益高，并且在國民經濟發展中起著舉足輕重的作用，與人民生活息息相關。大壩形狀各異，從小規模的水壩到大型混凝土大壩，大壩的安全監測對于大壩校核設計、改進施工和性能評價都有重大意義。連續長期的大壩安全監測系統，能夠提供潰壩通知預警，對于保護下游人民生命財產安全具有重大意義。所有大壩均需要某種形式的監測，葛南實業針對不同的大壩均有有效的大壩監測解決方案并積累了豐富的現場實踐經驗。

一、自動化系統架構

由于測點分布比較分散，我們考慮到如果采用MCU-32自動測量單元自動化數據采集系統，儀器到測量單元的距離過長，電纜布設需要土建開槽，勢必會增加改造成本。為了節省改造成本實現自動化測量，我們?yōu)樵摲桨覆捎昧薌DA1802、GDA1902單點自動化采集設備，通信方式采用無線GPRS數據傳輸。

GPRS無線傳輸我們已經運用于多個工程上，技術較為成熟。并且從2017年起，凡是采用我公司GPRS方案的客戶均可享受一年的無線卡送免費流量費的活動。該通訊方式便于不方便布設有線通訊網絡的地帶，可以很方便的進行全天候監測并且將監測數據快速上傳至網絡平臺。用戶可通過手機或電腦隨時登錄查看數據，管理數據，查詢數據，接收預警信息，查看設備狀態，做圖做表等功能，方便快捷。

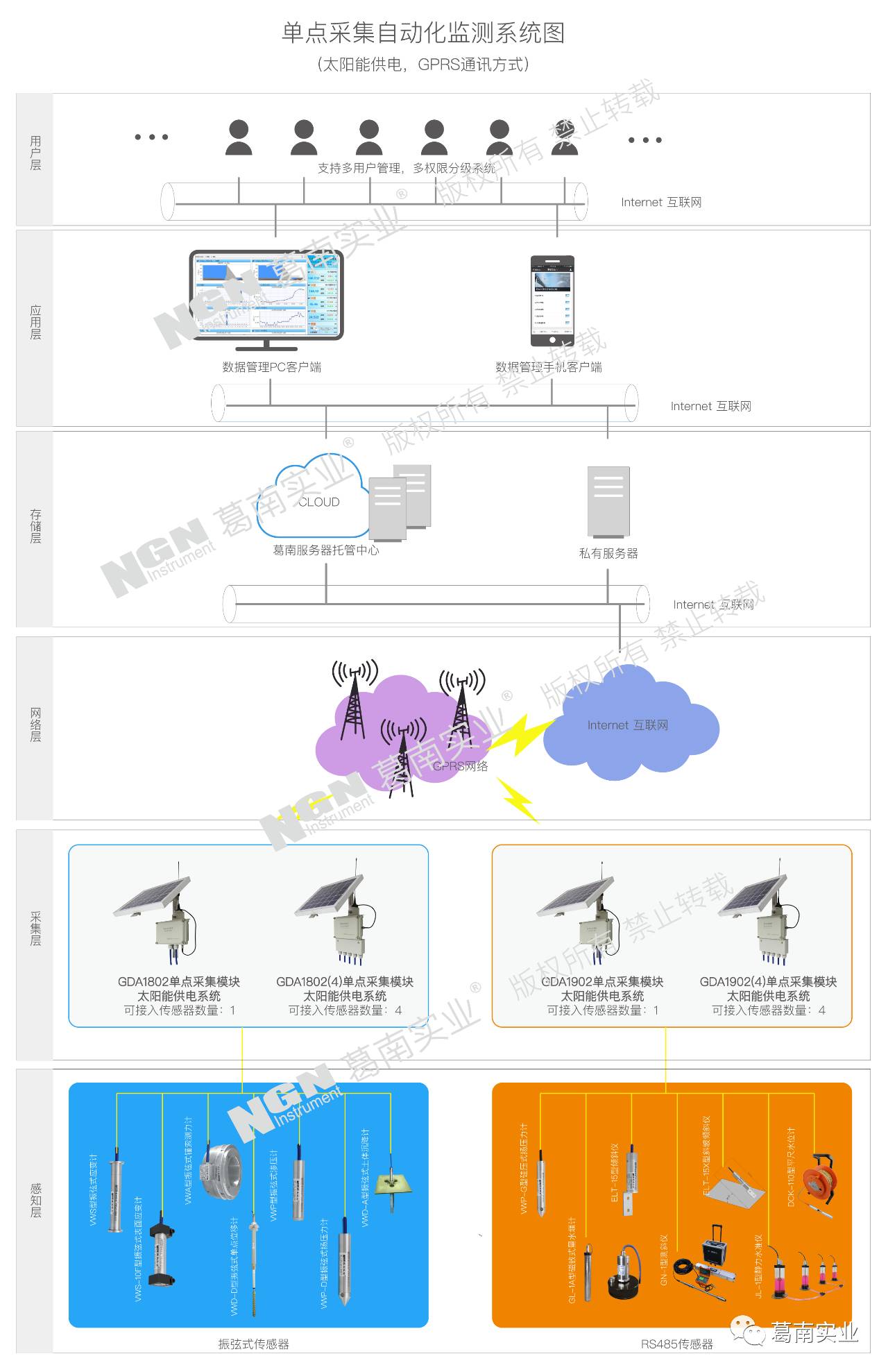

觀測項目包括了滲流、浸潤線、地下水位等。我們采用了VWP型振弦式滲壓計結合GDA1802單點模塊與VWP-G型硅壓式揚壓力計結合GDA1902單點采集模塊的方式。整個系統包括了傳感器（振弦式滲壓計、硅壓式揚壓力計、渦輪流量計）、單點數據采集模塊（GDA1802、GDA1902）、現場總線、通信模塊GPRS、數據采集系統軟件、服務器、計算機客戶端等。

二、現場安裝

安裝VWP型振弦式滲壓計和GDA1802單點模塊：

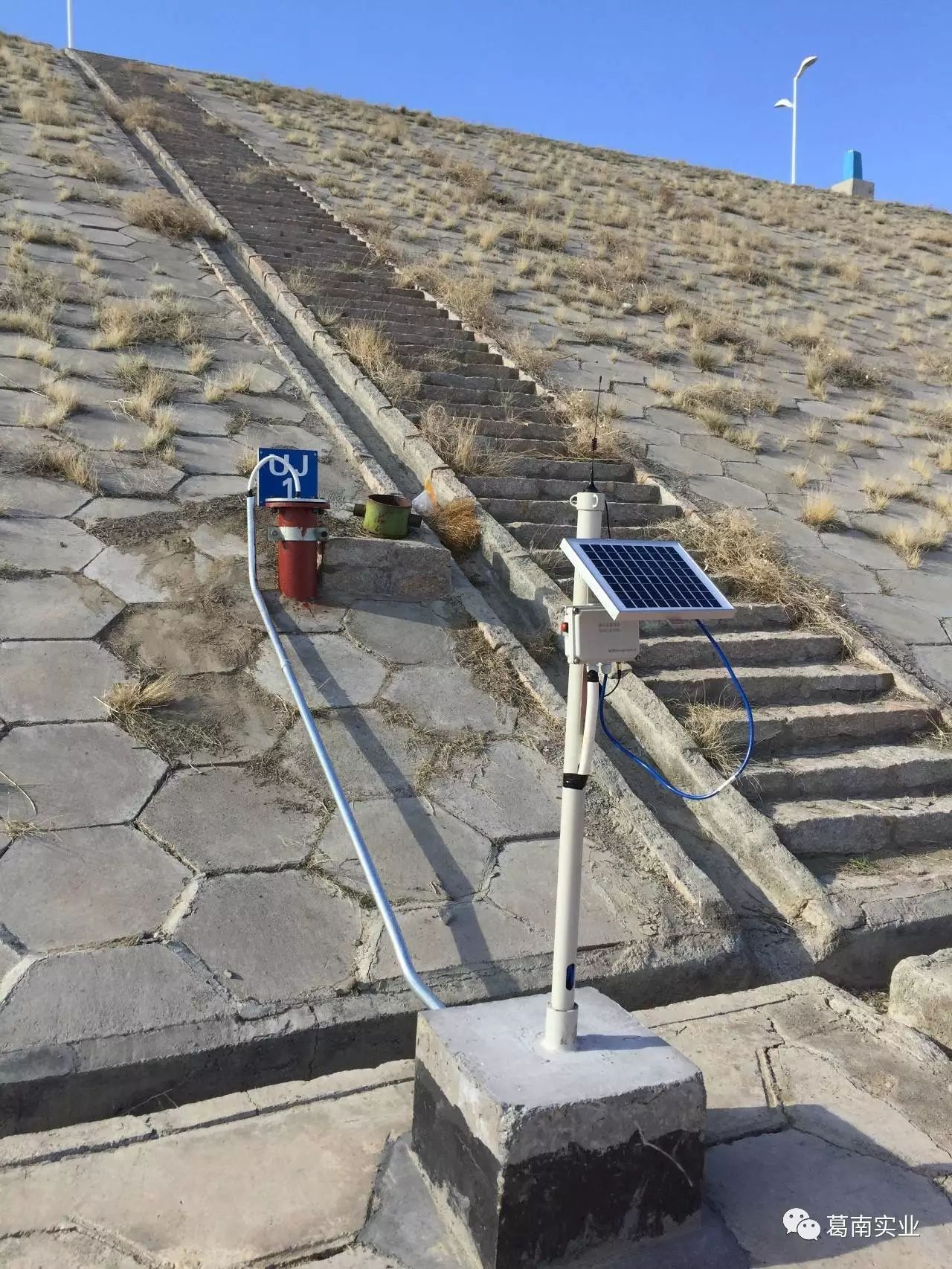

1.筑建一個水泥樁，將單點采集系統的安裝立桿安裝在水泥樁內，便于安裝立桿的固定；

2.合作伙伴反饋當?shù)仫L(fēng)較大，我們選用了1米的安裝支架，并且在安裝立桿頂部拉繩固定在金屬保護罩上；

3.將單點采集模塊里內置GPRS無線卡，安裝于安裝立桿上；

4.將太陽能板于安裝立桿上；

5.將VWP振弦式滲壓計安裝在水井中，將電纜引出，通過電纜保護罩連到單點采集模塊上；

6.打開單點采集模塊，進行通訊調試。

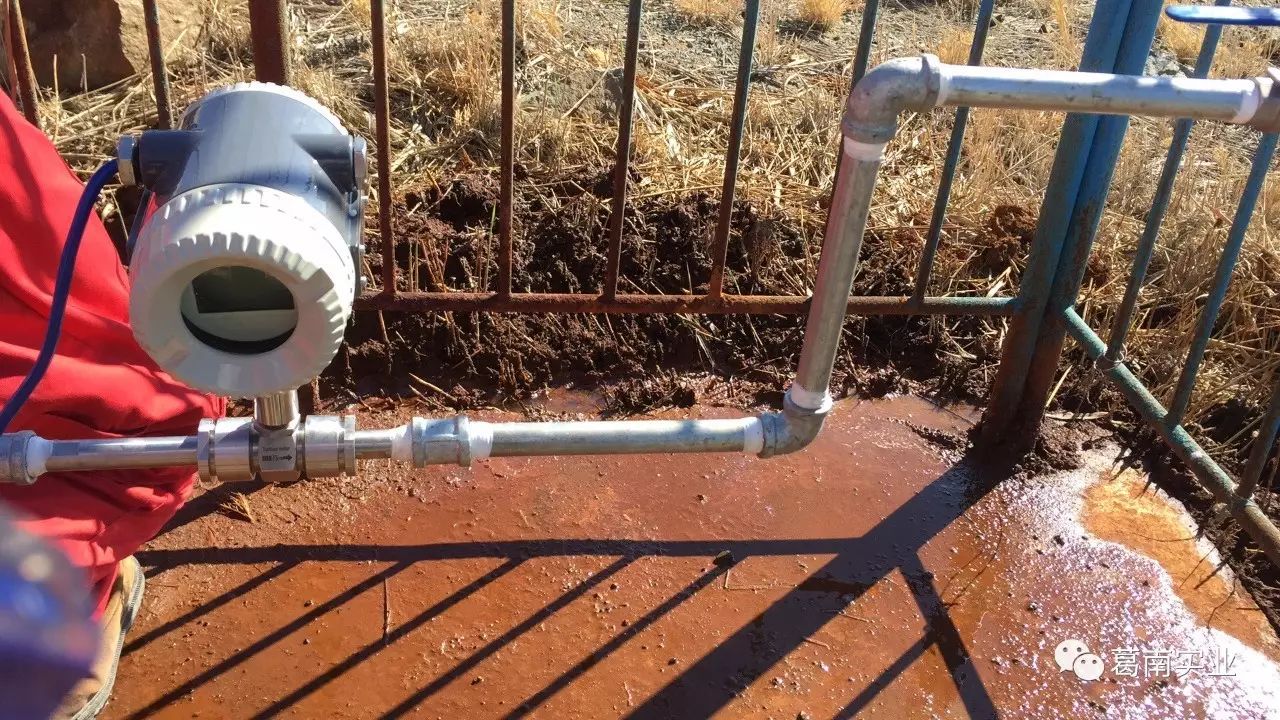

安裝渦輪流量計：

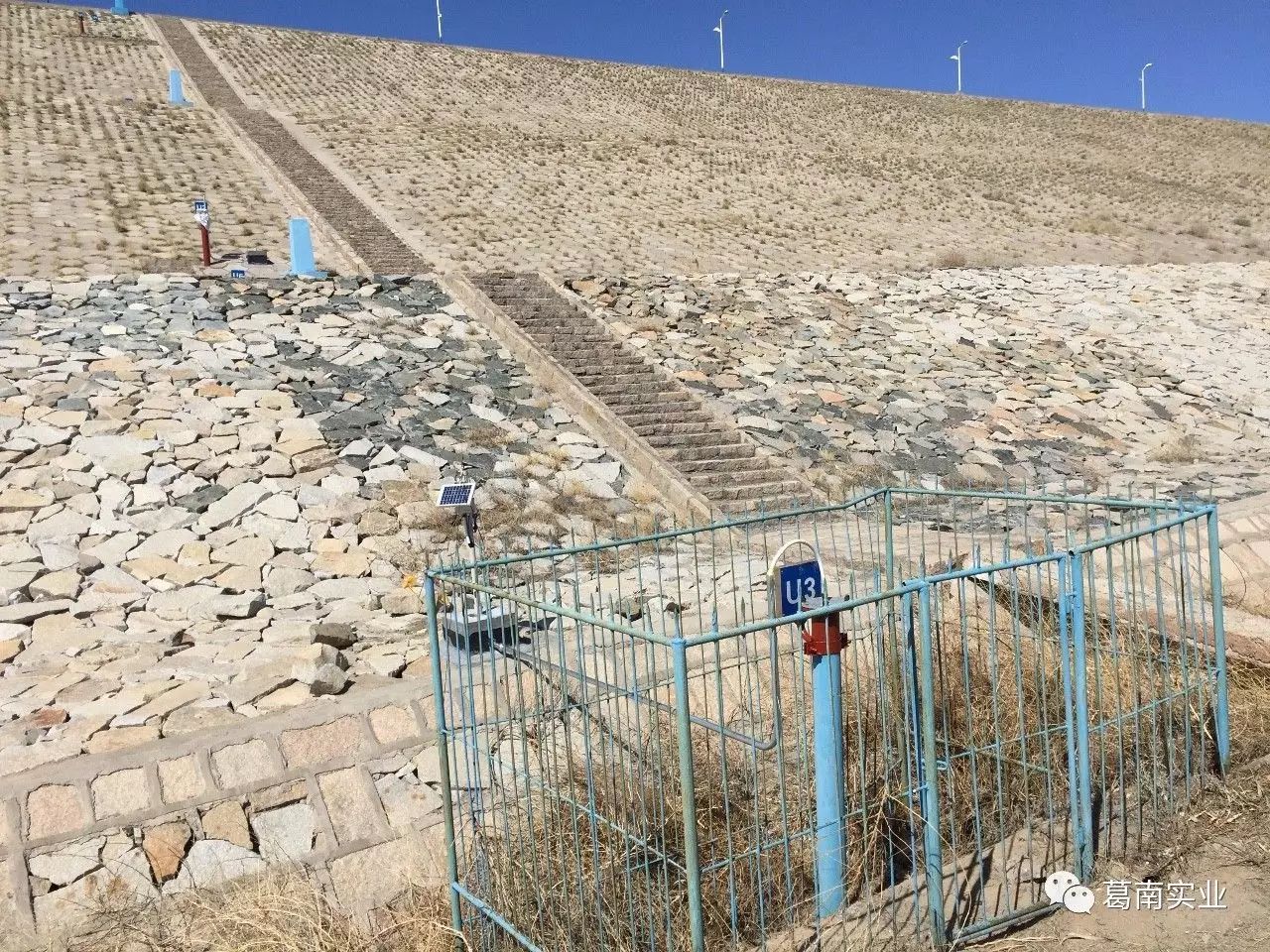

安裝VWP-G型硅壓式揚壓力計和GDA1902單點模塊（步驟與上面類似）：

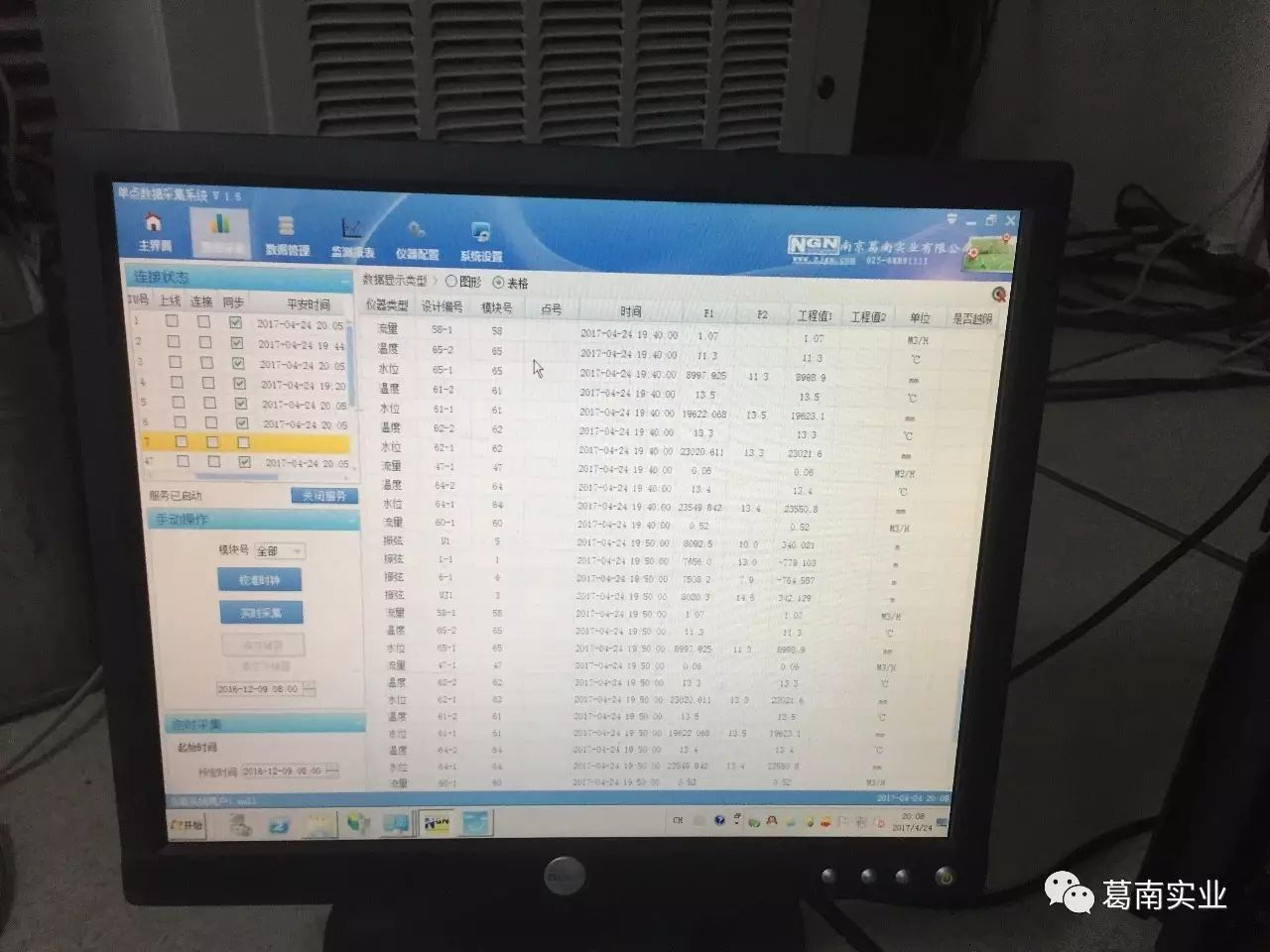

上線采集數據，調試客戶端軟件：
